Evoluția tehnologiei de geometrie auto a depășit de mult simpla reglare a paralelismului. În 2026, aparatele de ultimă generație, precum Hunter 3D, nu doar că măsoară cu o precizie milimetrică, ci oferă și hărți termice și grafice comparative care ghidează tehnicianul către surza reală a problemelor.
Una dintre cele mai complexe sarcini rămâne însă diagnosticarea unei piese îndoite. De multe ori, unghiurile nu pot fi aduse în specificații, iar diferențele dintre stânga și dreapta ne vorbesc despre un accident sau un impact violent. În cazul de față, vom analiza un caz concret în care unghiurile secundare au indicat clar o fuzetă îndoită.
Istoricului Automobilului
-
Volan înclinat la mersul în linie dreaptă.
-
Uzură accelerată pe marginea exterioară a anvelopei pe roata dreapta față.
-
Instabilitate la frânare.

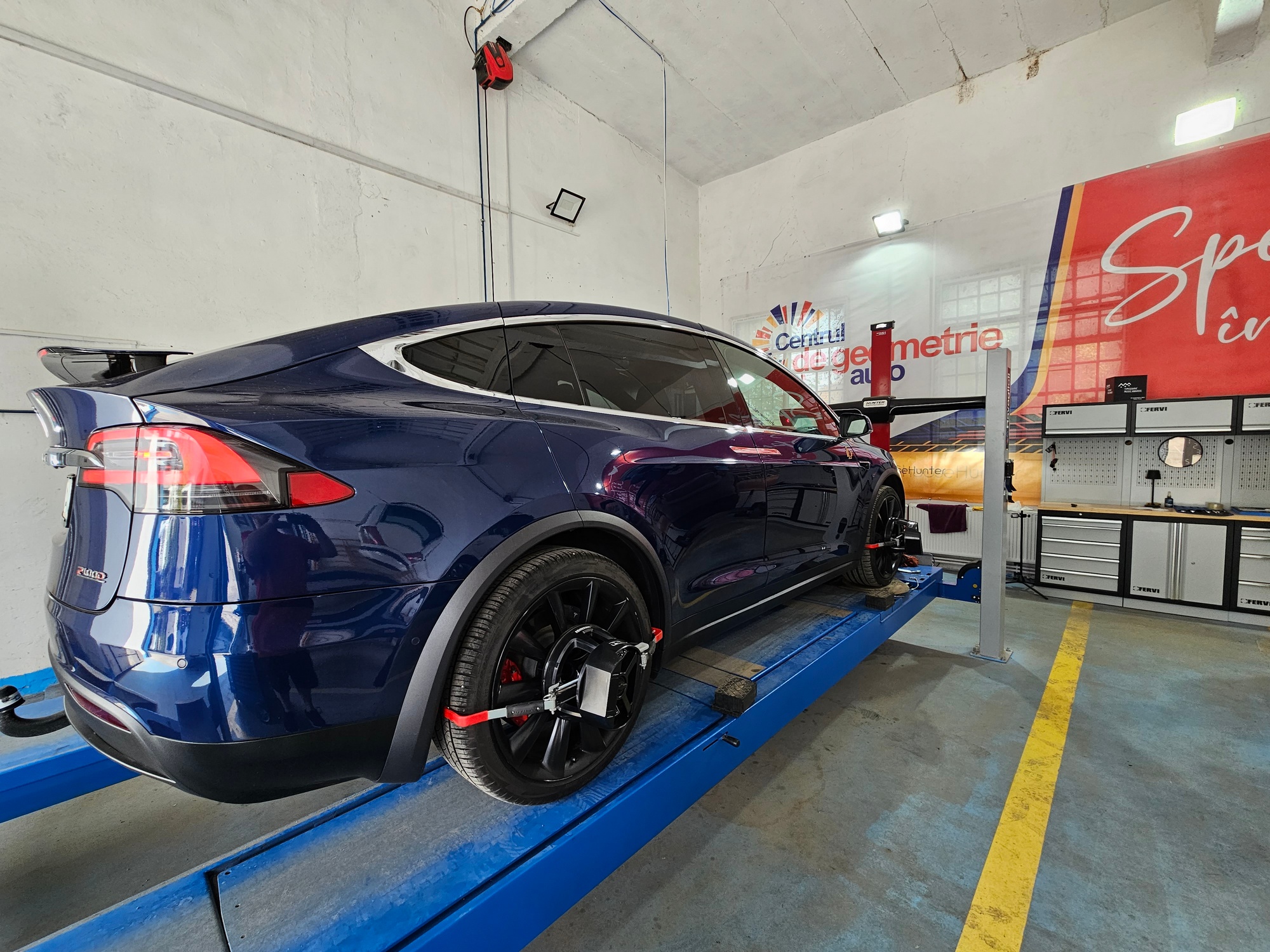

După montarea vehiculului pe platforma de ridicare și fixarea target-urilor Hunter pe roți, sistemul Hunter 3D a efectuat măsurarea inițială în aproximativ 60 de secunde. Pe ecran au apărut valorile în timp real, iar diferențele dintre unghiuri au atras imediat atenția.
Riscurile Migrării Constante:
-
Reglaje contradictorii: Fiecare tehnician are un "simț" ușor diferit. Trecerea de la un set de valori la altul, chiar în limitele toleranței, poate duce la un comportament imprevizibil al volanului.
-
Nicio răspundere: Nimeni nu "deține" problema mașinii tale.
-
Pierdere de timp: Să cauți oferte, să programezi, să explici istoricul de fiecare dată.
Concluzia Diagnosticului: Fuzeta
Această combinație specifică (Camber în parametri, dar SAI crescut și IA diferit) indică faptul că pivotul fuzetei este îndoit.
Pentru a confirma teoria, am apelat la o funcție avansată a Hunter Auti3D din 2026: Suprapunerea Vectogramei. Sistemul a desenat pe ecran un ax virtual al roții comparativ cu cel al suspensiei. Săgeata virtuală nu mai era perpendiculară pe sol, ci ușor înclinată spre interior în partea de sus, ceea ce este imposibil din punct de vedere fizic fără o piesă deformată.
Contextul Măsurătorii
Interpretarea Unghiurilor: Dincolo de Paralelism
-
Pentru a înțelege ce componentă este deformată, nu ne uităm doar la unghiurile reglabile (băițe, tirant), ci la unghiurile constructive secundare. Acestea sunt determinate de geometria fixă a pieselor (brațe, fuzete, amortizoare) și nu se pot regla.
1. Analiza Unghiului de Fugă (Caster)
Unghiul de fugă era măsurabil și în parametri la ambele roți, dar cu o diferență ușoară între stânga și dreapta. Unghiul de fugă nu era principalul vinovat, dar confirma faptul că puntea a suferit un șoc.
2. Diferența dintre Unghiul Inclus (IA) și Axa de Cadere (SAI)
Aici apare cheia diagnosticului. Pe ecranul Hunter Auti3D, am observat o discrepanță majoră la roata dreapta față între:
-
Unghiul de Cadere (Camber): În parametrii, dar la limita superioară.
-
Unghiul Axei de Cadere (SAI): Valoare mult prea mare comparativ cu partea stângă.
-
Unghiul Inclus (IA): (Camber + SAI) - De asemenea, mult diferit față de partea stângă.
3. Regula de Aur: Citirea "Incluziunii"
Hunter Auti3D afișează simultan atât SAI-ul, cât și Camber-ul. Matematic, Unghiul Inclus (IA) = SAI + Camber (ținând cont de semne).
În cazul nostru, la stânga față aveam: Camber negativ mic + SAI normal = IA normal.
La dreapta față: Camber ușor pozitiv + SAI mult prea mare = IA mult prea mare.Interpretarea:
-
Dacă diferența de Camber dintre roți este cauzată de o înclinare a mașinii (arcuri sau caroserie), atât Camber-ul, cât și SAI-ul se vor modifica împreună, iar IA va rămâne aproximativ constant pe ambele părți.
-
În cazul nostru, IA era diferit pe cele două părți. Aceasta este dovada clară că unghiul dintre axul fuzetei (linia imaginară prin articulațiile suspensiei) și planul discului de frână s-a modificat.
-
Verificarea Practică și Soluția
Cu diagnosticul pus pe baza unghiurilor secundare, am procedat la dezasamblarea butucului.
-
Inspectia vizuală: La o privire atentă, nu se observa o îndoire evidentă, ceea ce demonstrează că nu este nevoie de o "rupere" a piesei pentru a afecta geometria. O deviație de doar 1-2 grade în unghiul fuzetei este suficientă pentru a face mașina instabilă.
-
Înlocuirea fuzetei: Am înlocuit ansamblul fuzetă + butuc.
-
Remăsurarea: După înlocuire și o nouă măsurătoare 3D, toate valorile secundare (SAI, IA) s-au egalizat între stânga și dreapta. Unghiurile reglabile au putut fi aduse în parametrii optimi, iar eroarea a fost corectată.
Geometrie Roți 2026
Tehnologia anului 2026, materializată în Hunter Auti3D, transformă suspensia dintr-un ansamblu mecanic într-o ecuație vizuală. Tehnicianul modern nu mai trebuie să "ghicească" ce piesă să înlocuiască.
Rețeta identificării unei piese îndoite se bazează pe trei piloni:
-
Calculul diferențelor: Dacă unghiurile nu sunt în parametrii, uită-te la diferența dintre stânga și dreapta la unghiurile nereglabile.
-
Analiza Unghiului Inclus (IA): Dacă IA diferă semnificativ între părți, există o deformare mecanică (braț, fuzetă, placă suport). Dacă IA este constant, dar Camber și SAI diferă, problema este de înclinare a caroseriei.
-
Software-ul specializat: Folosește graficele comparative și hărțile termice oferite de aparat (cum sunt cele din pachetul Hunter 3D 2026) pentru a vizualiza "punctul de rupere" al geometriei.
În cazul nostru, diferența dintre unghiul inclus și axa de cădere a fost semnul distinctiv al unei fuzete îndoite, o componentă aparent sănătoasă la prima vedere, dar care compromitea total comportamentul dinamic al vehiculului.
-
